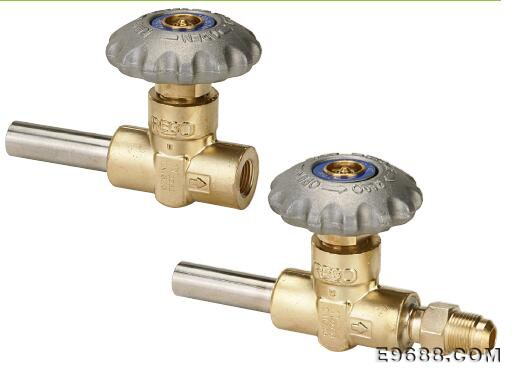

T9450系列和T9460系列阀门是设计用作可移动低温气瓶以及其
他内嵌式设备的截止阀。通过TPED认证，依照EN1626。
特点
• 弹簧式阀杆密封能对任何垫圈磨损进行自动调节，从而无需经
常重新拧紧填充螺母。
• 非升杆式及小规格设计使阀门适用于狭窄区域，便于操作 。
• 独特的压力密封防潮性能使阀门在低温状态下不易冻结 。
• 圆锥形旋转密封设计防止阀座因过度扭转而磨损。
• 依据CGA G-4.1对液氧环境的要求进行清洗。
· 最大工作压力是609PSIG（42Bar）。
·工作温度范围是-320℉至+165℉（-196℃ 至 +74℃）。
·100%通过工厂测试。
材料
阀体.............................................................................................. 黄铜
阀盖.............................................................................................. 黄铜
阀座填料.......................................................................... 三氟氯乙烯
阀杆密封垫圈.................................................................. 聚四氟乙烯
手轮.................................................................................................. 铝
弹簧.......................................................................................... 不锈钢
阀杆上部...................................................................................... 黄铜
阀杆下部...................................................................................... 黄铜
部件号 入口尺寸 出口尺寸 孔 A 长度 B 高度 (大约.) C 管 D Cv 系数
T9452 ¼” F.NPT （内管螺纹） ¼” F.NPT （内管螺纹） .250
2½” 2¾” 无
.99
T9453 ⅜”F.NPT （内管螺纹） ⅜”F.NPT （内管螺纹） .406
1.76
T9454 ½” F.NPT （内管螺纹） ½” F.NPT （内管螺纹） 1.79
T9464CA
.675 O.D.管 ⅜”F.NPT （内管螺纹） .406 2½” 2¾”
1⅛”
T9464DA 2⅛” 1.76
T9464ADA 3⅜”
应用
这些更换配件可以将9450及9460系列的短型截止阀转换为加长
型阀杆系列。更换此配件时无须将阀门从系统中移出。有两种杆
长长度可选择。所有配件都已依据CGAG-4.1氧环境标准进行过
清洗和包装。
加长型阀杆更换配件
材料
阀盖.............................................................................................. 黄铜
阀座填料.......................................................................... 三氟氯乙烯
手轮.................................................................................................. 铝
填料.................................................................................. 聚四氟乙烯
阀杆........................................................................................... 不锈钢
阀杆密封垫圈.................................................................. 聚四氟乙烯
订购信息
部件号 阀杆长度 A 种类
ES8450R 4” 加长阀杆，标准阀盖，手动填料
BK9450R 6.5” 加长阀盖和阀杆，弹簧加载填料
